埋入式旋转接头
M系列旋转接头是专门冶金行业连铸机设计的一种埋入式旋转接头.它用于连铸机上辊子的内部冷

却以提高辊子的使用寿命.使用旋转接头冷却的内冷辊的使用寿命一般高于外部冷却的实心辊.该旋转

接头采用平衡式密封结构.无油轴承支撑;接头终身不需润滑,可自动补偿.

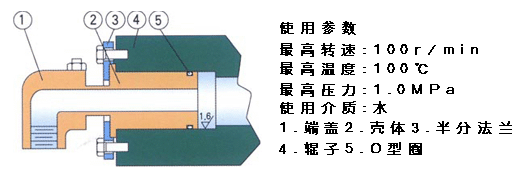

     M系列旋转接头是将壳体(2)插入辊子(4)内部,并用半分法兰(3)(法兰沿中心线锯开)固定在轴端,

装机后外部只能看到端盖(1),壳体则埋在辊子内部与辊子一起旋转,故又称埋入式旋转接头.M系列零

部件全部选用耐腐蚀材料,适于通朋介质.



MD-WF埋入式接头


规格 型号 A 安装孔D(HB) 安装孔L d D1 D2 L1 L2 E F G H T
15 MD-WF2015 Rc1/2 46 62 16 72 88 66 60 48 22 6 45 M6
20 MD-WF2020 Rc3/4 46 62 17.5 72 88 66 60 48 22 6 45 M6
25 MD-WF2025 Rc1 46 62 17.5 72 88 74 60 53 22 6 60 M6
25 MD-WF2525 Rc1 59 82 25 83 95 76 76 55 24 8 60 M6

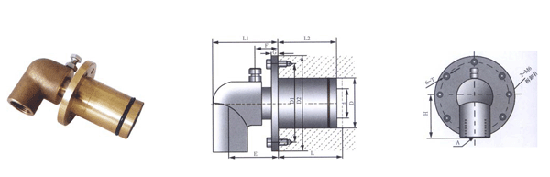

MD-WB埋入式旋转接头


规格 型号 A 安装孔D(HB) 安装孔L d D1 L1 E F H
15 MD-D2015 Rc1/2 40 53.5 16 19 60 42 16 45
20 MD-D2020 Rc3/4 46 67.5 17.5 28 60 42 16 45
25 MD-D2025 Rc1 46 67.5 17.5 28 68 47 16 60
25 MD-D2525 Rc1 59 98.5 25 38 68 47 16 60


MD-D埋入式接头


规格 型号 A 安装孔D(HB) 安装孔L d D1 L1 E F H
15 MD-D2015 Rc1/2 40 53.5 16 19 60 42 16 45
20 MD-D2020 Rc3/4 46 67.5 17.5 28 60 42 16 45
25 MD-D2025 Rc1 46 67.5 17.5 28 68 47 16 60
25 MD-D2525 Rc1 59 98.5 25 38 68 47 16 60
