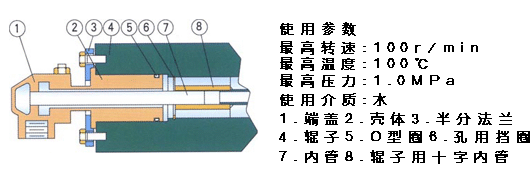

HMS埋入式旋转接头

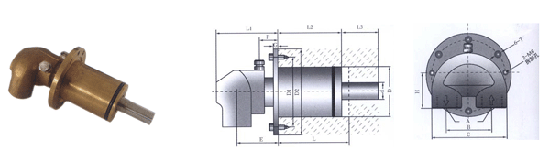

MS-WB埋入式接头


规格 型号 A B C d 安装孔D(HB) 安装孔L D1 L1 L2 E F H
15 MS-WB2015-10 Rc1/2 51 85 14 46 62 59 71 60 47 20 39
20 MS-WB2020-10 Rc3/4 51 85 14 46 62 59 71 60 47 20 39
20 MS-WB2520-15 Rc3/4 51 85 19 59 82 73 72 76 48 21 39
25 MX-WB4025-15 Rc1 664 105 28 71 94 86 95 82 65 23 43

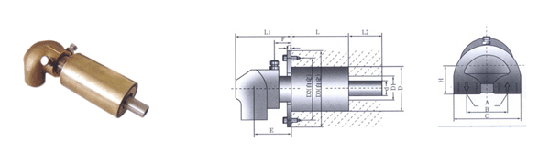

MS-WF埋入式接头


规格 型号 A B C d 安装孔D(HB) 安装孔L D1 D2 L1 L2 L3 E F G H T
15 MS-WF2015-10 Rc1/2 51 85 14 46 62 72 88 73 60 49 49 23 6 39 M6
20 WS-MF2020-10 Rc3/4 51 85 14 46 62 72 88 73 60 49 49 23 6 39 M6
20 MS-WF2520-15 Rc3/4 51 85 19 59 82 83 95 73 76 63 49 23 6 39 M6
25 MS-WF4025-25 Rc1 65 106 28 106 94 98 112 99 85 48 68 26 6 52 M6

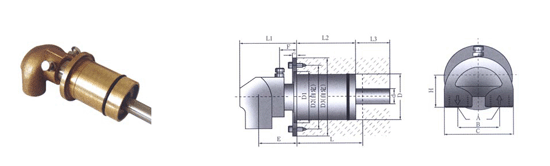

MS-D埋入式接头


规格 型号 A B C d 安装孔D(HB) 安装孔L D1 L1 L2 E F H
15 MS-D2015-10 Rc1/3 51 85 14 46 67.8 28 67 49 43 16 39
20 MS-D2020-10 Rc3/4 51 85 14 46 67.8 28 67 49 43 16 39
20 MS-D2520-15 Rc3/4 51 85 19 59 98.5 38 67 63 43 16 39
25 MX-D4025-15 Rc1 65 106 28 71 101 48 91 80 60 18 52
