工作原理
由于蒸汽和水比重不同,蒸汽进入倒浮桶内,使桶浮动起来,使楹浮起业,关闭出口阀,凝结水进入疏
水阀必弯桶的浮力,使其下沉从而打开疏水阀排出凝结水.
结构特点
阀内所有运动件均为不锈钢耐磨耐蚀,浮桶倒置不怕水击,空气易排出不形成气堵,在高背压下正
常工作连续排出不形成气堵,在高北压下正常工作连续排放,顶部设有夜工可自我清洗,可靠耐用,有产
生卡阴,无范汽损失.
安装与维修
疏水潜伏期的流向要与管路流向一致,疏水阀体必须垂直安装,使用工作压力不得大于最大允许压
力.应安装在用汽设备式管道的最低点.检修时,只要打开阀盖和阀底滤网即可清理.
该系列产品有以下优点
一.排出快,漏汽率小,节能效果明显.
二.排水彻底,在停汽期间,冷凝水系统无积水.
三.本阀机械运动摩擦小,噪音低,排水平稳,使用寿命长是热动力式的3-5倍.
四.排水温度连续可调,调节范围宽,一般在60-100℃.
使用参数:
介质温度:≤250℃ 漏汽率:≤2％ 背压度:≤50％ 工作压力:≤1.6MPa
介质:饱和蒸汽,过热蒸汽,过热水, 连接方式:内螺纹或法兰

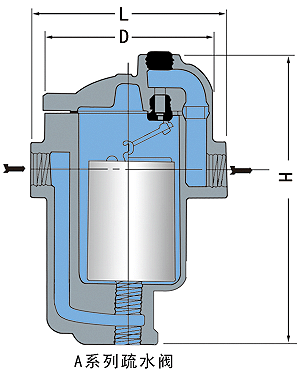

| 型号 | A0 | A1 | A2 | A3 | A4 | A5 | B6 |
| 公称通径DNmm | 15,20 | 15,20,25 | 15,20 | 20,25 | 25,32 | 25,32 | 50,65 |
| 最大允许压力MPa | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| 最大工作压力MPa | 1.0 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| 测试孔径mm | 6 | 6 | 6 | 15 | 20 | 20 | 50 |
| 外型尺寸(L×D×H)mm | 127×95×138 | 127×95×138 | 165×143×230 | 197×178×298 | 229×203×346 | 260×229×413 | 330×292×541 |
| 重量kg | 2.3 | 2.7 | 2.7 | 7.0 | 12.5 | 20.0 | 59.4 |

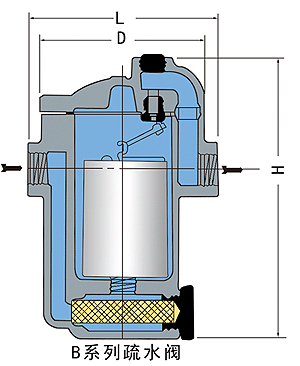

| 型号 | B0 | B1 | B2 | B3 | B4 | B5 | B6 |
| 公称通径DNmm | 15.20 | 15.20.25 | 15.20 | 20.25.32 | 25.32 | 25.32.40.50 | 50.65 |
| 最大允许压力MPa | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| 最大工作压力MPa | 1.0 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| 测试孔径mm | 6 | 6 | 15 | 20 | 40 | 40 | 50 |
| 外型尺寸(L×D×H)mm | 127×95×154 | 127×95×179 | 165×143×244 | 200×178×315 | 229×203×360 | 260×229×433 | 330×292×556 |
| 重量kg | 2.5 | 2.7 | 7.0 | 14.1 | 22.5 | 32.2 | 63.5 |
排量表(kg/h)
|
压差 (MPa) |
阀孔 型号 |
阀孔 型号 |
阀孔 型号 |
阀孔 型号 |
阀孔 型号 |
阀孔 型号 |
阀孔 型号
|
|||||||
|
尺寸
|
A0
|
尺寸 |
A1 |
尺寸 |
A2 |
尺寸 |
A3 |
尺寸 |
A4 |
尺寸 |
A5 |
尺寸
|
A6 |
|
|
(mm)
|
B0
|
(mm) |
B1 |
(mm) |
B2 |
(mm) |
B3 |
(mm) |
B4 |
(mm) |
B5 |
(mm)
|
B6 |
|
|
0.02 |
4.8 |
177 |
6.4 |
309 |
7.9 |
600 |
12.7 |
1182 |
15.9 |
1886 |
19.1 |
2818 |
27
|
5455 |
|
0.07 |
255 |
432 |
864 |
1591 |
1591 |
4091 |
7864
|
|||||||
|
0.1 |
291 |
482 |
955 |
1773 |
1773 |
4545 |
8727
|
|||||||
|
0.2 |
3.1 227
|
4.8 455
|
6.4 932 |
9.5 1818 |
12.7 3091 |
14.3 4455 |
19.1 8182 |
|||||||
|
0.3 |
3.1 250
|
4.0 350 |
4.8 773 |
7.9 1727 |
9.5 2636 |
11.1 3773 |
19.1 9091 |
|||||||
|
0.4 |
3.1 289
|
4.0 409 |
4.8 909 |
7.9 2000 |
9.5 3091 |
11.1 4318 |
15.9 9000 |
|||||||
|
0.5 |
3.1 300
|
4.0 432 |
4.8 1000 |
7.1 1727 |
8.7 2727 |
9.5 4182 |
14.3 8318 |
|||||||
|
0.6 |
3.1 314
|
3.1 364 |
4.0 750 |
7.1 1818 |
8.7 2909 |
9.5 4409 |
14.3 8636 |
|||||||
|
0.8 |
2.8 309
|
3.1 432 |
4.0 909 |
6.4 1773 |
9.7 3045 |
8.7 4955 |
12.7 9091 |
|||||||
|
1.0 |
2.8 259
|
2.8 368 |
3.1 682 |
5.6 1591 |
7.1 2591 |
7.9 4318 |
11.1 8409 |
|||||||
|
1.2 |
|
2.8 386 |
3.1 709 |
5.6 1682 |
7.1 2727 |
7.9 4545 |
11.1 9091 |
|||||||
|
1.6 |
|
2.5 332 |
2.8 582 |
4.8 1545 |
6.4 2500 |
6.4 4455 |
9.5 8109 |
|||||||
