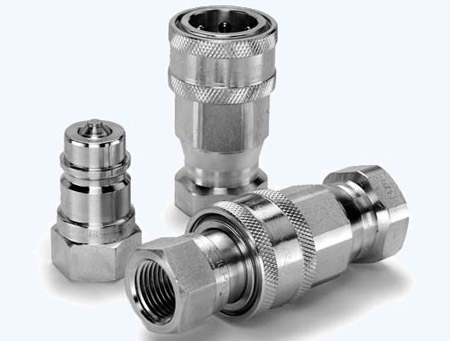

快换接头直通式

图号	公称通径d	公称压力 MPa	公称流量 L/min	重量 kg	外型尺寸
图号	公称通径d	公称压力 MPa	公称流量 L/min	重量 kg	内螺纹d1	外螺纹d2	D()	L	L1	L2	L3	S1	S2
LL-1-01	10	0-40	40	0.65	M18×1.5	M22×1.5	32	74	9	13	12	24	30
LL-1-02	15	0-40	63	0.84	M24×1.5	M24×1.5	40	85	10	14	13	32	36
LL-1-03	20	0-45	100	1.25	M27×1.5	M32×1.5	44	96	12	15	15	36	46
LL-1-04	20	0-45	160	1.85	M34×1.5	M39×1.5	57	170	18	20	18	50	50

图号	L	L1	L2	D	S	d	工作压力
LL-11-01	101	63	63	30	27	Rc1/4	21
LL-11-02	119	73	73	35	32	Rc3/8
LL-11-03	128	80	80	40	36	Rc1/2
LL-11-04	137	85	85	48	45	Rc3/4
LL-11-05	152	94	94	54	50	Rc1	16
LL-11-06	210	140	140	86	82	Rc1-1/2	16

公称通径	额定流量		D	d	L	I	S
公称通径	cm2/s	L/min	D	d	L	I	S
6	267	16	28	M16×1.5	70	13	19
8	417	25	32	M22×1.5	70	13	22
10	668	40	36	M27×1.5	76	13	27
15	1050	63	40	M30×1.5	87	16	30
20	1660	100	48	M36×2	97	16	36
25	2670	160	56	M42×2	110	20	46
32	4170	250	66	M52×2	129	22	55
40	6680	400	78	M60×2	145	26	65
50	10500	630	82	M68×2	157	30	70
